LT8361升压/ SEPIC /反相转换器

Linear Technology / Analog Devices LT8361低I Q升压/ SEPIC /反相转换器是电流模式,2MHz多拓扑DC-DC转换器,带有2A,100V电源开关。设计人员可将LT8361配置为升压,SEPIC或反相转换器。375mΩ电源开关使LT8361的运行效率高达95%。

LT8361升压/ SEPIC /反相转换器的工作输入电压范围为2.8V至60V,可编程开关频率为300kHz至2MHz。为了提高效率,BIAS引脚可以接受第二个输入,为INTV CC稳压器供电外部补偿引脚允许在很宽的输入和输出电压范围内优化环路带宽。SYNC / MODE引脚允许LT8361与外部时钟同步。此外,SYNC / MODE引脚可用于在具有或不具有扩频频率调制的突发或脉冲跳跃操作模式之间进行选择,以实现低EMI。在突发模式操作中,LT8361仅消耗9μA静态电流,以便在极低输出电流下保持90%以上的效率,同时保持典型输出纹波低于15mV。

LT8361采用耐热增强型16引脚MSOP封装,非常适用于输入电源范围从单节锂离子电池到多节电池组,汽车输入,电信电源和云顶娱乐4008电源轨的应用。

特征

  • 宽输入电压范围:2.8V至60V
  • 超低静态电流和低纹波
  • 突发模式(BurstMode®)操作:I Q =9μA
  • 2A,100V电源开关
  • 使用单个反馈引脚编程正或负输出电压
  • 可编程频率(300kHz至2MHz)
  • 可与外部时钟同步
  • 扩频调频可实现低EMI
  • BIAS引脚提高效率
  • 可编程欠压锁定(UVLO)
  • 耐热增强型16引脚MSOP封装

应用

  • 云顶娱乐4008和汽车
  • 电信
  • 医疗诊断设备
  • 便携电子

典型应用电路

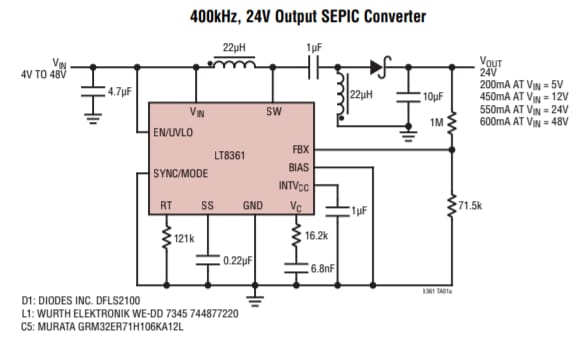

应用电路图 -  Linear Technology / Analog Devices LT8361升压/ SEPIC /反相转换器

引脚配置

Linear Technology / Analog Devices LT8361升压/ SEPIC /反相转换器
